 L20-P爆破冲击波监测仪
是一款专为爆炸及高频冲击测试设计的便携式检测设备，仪器采用多核高速处理器，提供2通道1Msps并行数据采集，拥有多种量程规格的探头供选择，用于评定爆破(爆炸)诱发的空气和水中冲击波对邻近建筑物、设施设备及人员和水生物的影响.
【便携】集液晶显示屏、高速采集卡、嵌入式计算机、大容量电子硬盘、锂电池组等硬件配置于一体，能独立完成各种测试任务.
【高速】各个通道的采样频率高至1M SPS,在信号收集时采样点精细到微秒级，任何瞬间的冲击信号均可识别和记录.
【易用】触控键盘和机上LCD显示器，任何操作者均可完全掌握，能够快速而简便地进行设定和操作.
|
| L20-P爆破冲击波监测仪硬件特点 |
|
L20-P爆破冲击波监测仪软件特点 |
 |
|
 |
| 仪器采用多核高速处理器2通道1Msps并行采集，信号记录时免设定，开机即可循环的记录冲击事件，在每个事件发生后可立即查看超压峰值和正压时间，也可以通过U盘快速导出已存储的数据，另外，仪器拥有200段数据的存储空间、72小时的断电续航能力、抗压抗冲击的铸铝外壳，保证仪器在最严酷的恶劣环境下提供长期无故障服务。 |
|
仪器通过无线或有线连接与客户端建立通讯，通讯过程中无需驱动安装,任何操作者均可完全掌握；客户端全面兼容win7/8/10等计算机操作系统，且具有界面结构清晰，傻瓜式操作的特点，其分析功能和报表输出均符合公安部门的监管要求和爆破行业国家标准。
|
一、工作原理

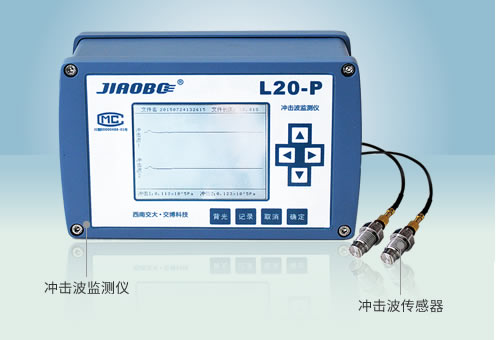

| 系统由L20-P型主机、冲击波传感器(两只)、客户端构成。在爆炸现场测试前，用户按照要求安装传感器后打开仪器电源，点击采集按钮后几秒内，仪器自动识别测点环境后进入等待信号的工作状态。当冲击波信号传来时，系统会自动记录和存储整个动态波形，测试人员使用预装客户端的计算机与仪器建立通讯，读取已存储的振动事件，对数据进行分析和编制检测报告。 |
二、标配清单
| ✔L20-P型冲击波监测仪主机 |
|
✔空气冲击波传感器2只，含安装支架和安装所需器材 |
| ✔电源适配器 |
|
✔四芯屏蔽信号线(5米)，航空接头 |
| ✔标准网线(1米), |
|
✔多功能数据线 USB和网络二合一 |
| ✔防尘帽2枚,金属材质,拉环设计 |
|
✔Wi-Fi天线,可拆卸 |
| ✔防护箱,PVC材料的内衬, |
|
✔光盘/U盘，内含客户端安装包、操作教程等 |
| ✔说明书、质保卡、合格证、快速操作、服务指南、出厂校准各一份 |
|
|
1.计量法理
计量：计量生产许可证(川制第488-01号).
法理：GB6722-2014《爆破安全规程》.
2.系统配置
通 道 数:2个通道.
数模转换：16位A/D.量化台阶精细到1/65536.
处 理 器：多核心高速处理器.
动态范围：大于90dB.
采样频率：1M K sps并行采集，连续可设.
正负延时：1-100 ms，连续可设.
3.振动记录
监测项目：空气冲击波/水中冲击波.
幅值量程：0.5、1、5、10、50、100MPa
记录精度：记录精度5%，读数精度0.001%.
记录方式：电平触发、波形触发、
触发电平：0.01%-100%连续可设.
存储长度：4M数据存储存储，1M采样率时1s
4.文件管理
显 示 屏：3.7寸(320*240矩阵)单色液晶屏.
文件命名：时间发生时刻命名.精度±5s/月.
存储空间：8G存储，最高200余个事件存储.

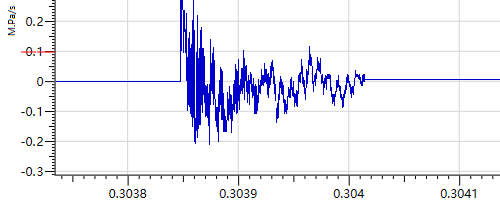

结果预览：超压幅值、作用时间、及完整波形图.
文件管理：单一/批量删除、导出(U盘).
其他功能：仪器控制、文件管理、报告打印等.
5.系统功能
通讯：支持有线和无线两种通讯方式，仪器上传速率大于300K/s.
定位：自动获取或手动修改测点位置坐标(自动获取时需外接GPS模块).
校准：无计算机支持下一键自动校准零点.
接头：金属材质的自锁式航空接插件.
按键：8键触控按键.
供电：10.4Ah可充电锂电池，超72小时连续监测；
6.环境规格
环境：-30℃~ 75 ℃，90 ％ RH(-30℃时仪器功耗增加,续航超48h)

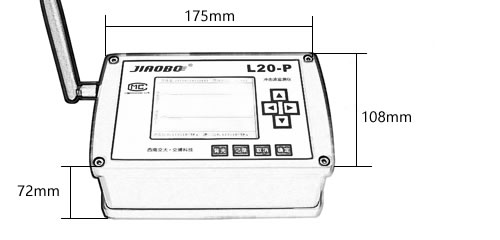

尺寸：175*108*72mm(长宽高)
重量：1.7kg(含手提箱重3.1Kg)
材质：全密封防水铸铝外壳，防护等级IP67.
质保：质保期叁年。
7.配套软件
运行环境：全面支持Win7/Win8/ Win10操作系统.
仪器控制：仪器、传感器的配置、仪器控制、文件管理.
信号处理：时域处理/数字滤波等.
安全判据：《爆破安全规程》GB6722-2014.
报表输出：生成多种通用格式报表，支持打印或Word格式存储.
一、运用领域
★工程爆破空气冲击波测量 ★工程爆破水下冲击波测量 ★爆破施工环境安全测评 ★爆破设计验证及优化
★爆破振动数据备案及科研教学 ★ 反恐试验爆炸试验超压检测 ★军工试验战斗部爆炸冲击波超压测量 |
二、适用领域

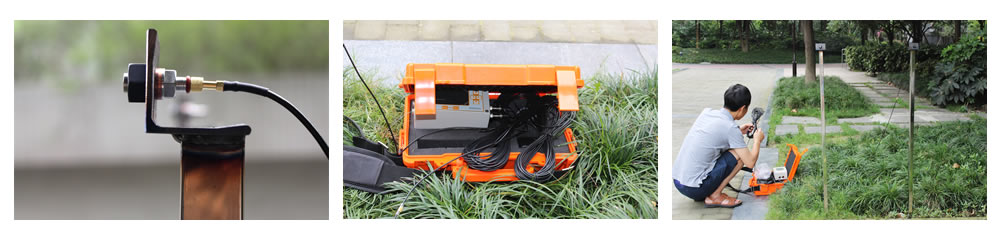

| 【1】.空气冲击波检测：露天地表爆破、地表裸露爆破诱发的空气冲击波对临近建筑物、设施设备及人员的安全性测评. |
 |

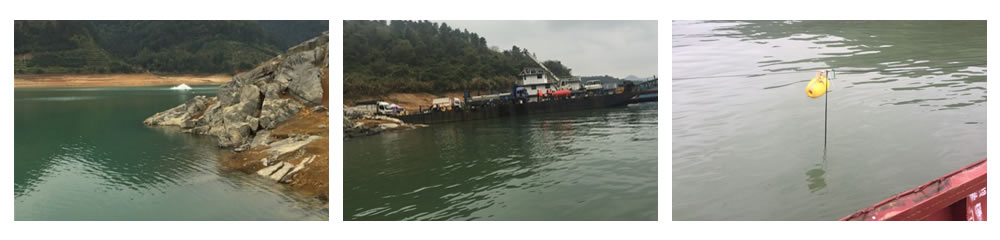

| 【2】.测水中冲击波检测：评定水下爆破施工引起的水中冲击波对爆破区域附件的建(构)筑物、养殖区、野生生物的影响. |
 |
| 【3】.爆炸冲击波检测：水雷、鱼雷等大型军工战斗部爆炸威力试验、爆炸冲击波伤害破坏作用定量分析等 |
|
| ① |
空气冲击波传感器 |
|
② |
水中冲击波传感器 |
| |
TP-A型冲击波传感器，提供五种量程规格供选择(0.2~200*106Pa)，用于爆炸空气冲击波压力-时间曲线测试。 |
|
|
TP-W型冲击波传感器，提供五种量程规格供选择(0.2~200*106Pa)，30米防水，用于爆炸水中冲击波压力-时间曲线测试。 |
| ③ |
供电扩展方案 |
|
④ |
标准供电模块 |
| |
根据测点环境和监测需求，提供大容量铅酸(锂)电池、太阳能板等供电方案，可有效提高设备续航能力； |
|
|
14.4Ah容量的可充电锂电池，提供多规格电压输出,可同时给4台监测仪或其他相关设备供电，具有体积小、重量轻、易携带的有点。 |
| ⑤ |
L20-P4M版主机 |
|
⑥ |
信号线扩展 |
| |
单通道设计，通过技术手段降低采集位数，提高通道的采样频率，最高可至4M sps. |
|
|
高保真屏蔽线缆，配防水接头和标识，可自由对接扩展距离，提供20m和50m两种规格，具有信号传输稳定、布置便捷的优点。 |
| ⑦ |
通信扩展中继 |
|
⑧ |
短信报警模块 |
| |
提供有线(光纤)和无线(WI-FI)两种通讯中继，用于无公共网络覆盖的区域或需短距离通讯的检测场合。 |
|
|
设定报警幅值,超过设定值时向指定的手机号码发送超标幅值信息，便于检测人员迅速相应超标事件，可即插即用。
|

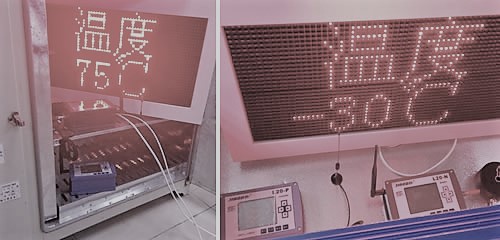

| L20-P型爆破冲击波监测仪经过产品检验机构高低温和耐久性试验，试验结果显示仪器能够在-30℃低温和75℃高温环境下，稳定工作时间超24小时，表明其能够胜任各类复杂恶劣的检测环境。 |
|
|
 |
|
|
| |
|
|
| |
|
|
| L20-P型爆破冲击波监测仪经过产品检验机构高低温和耐久性试验，试验结果显示仪器能够在-30℃低温和75℃高温环境下，稳定工作时间超24小时，表明其能够胜任各类复杂恶劣的检测环境。 |
